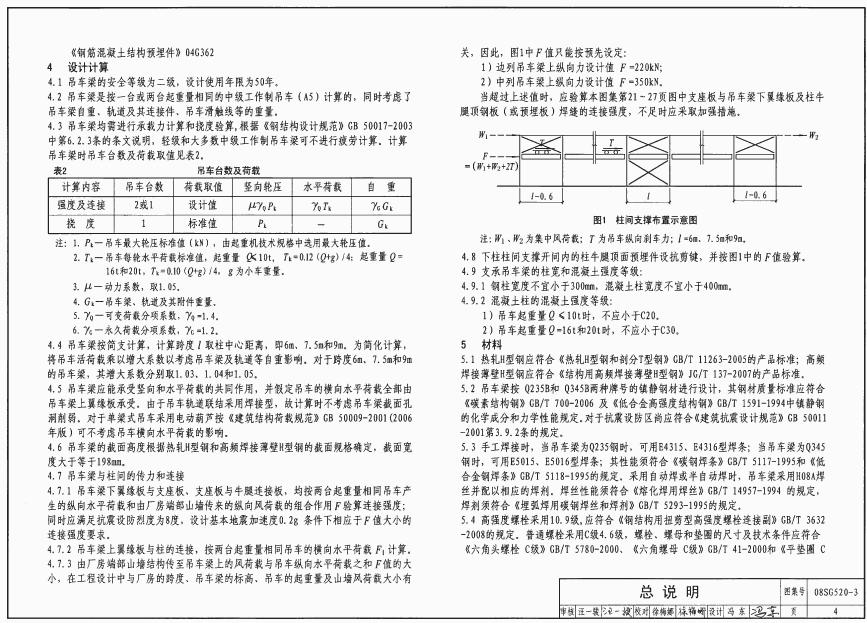

08SG520-3鋼吊車梁圖集是H型鋼工作級別A1~A5的一個電子圖集,本圖集為pdf格式,介紹了眾多鋼吊車梁節點及安裝詳圖,供施工人員參考,歡迎下載使用。
08SG520-3《鋼吊車梁(H型鋼 工作級別A1~A5)》國家建筑標準設計圖集適用于起重量為3~20t、中輕級工作制(A1~A5)、一般用途(軟鉤)的起重機。起重機編制分為一臺額定起重量3~10t的單梁起重機,或兩臺≤20t相同額定起重量的橋式和梁式起重機??拐鹪O(shè)防烈度為8度及以下地區。吊車梁跨度為6m、7.5m、9m,分別適用于柱距6m、7.5m、9m的有屋蓋廠房,吊車梁截面采用熱軋H型鋼和高頻焊接薄壁H型鋼。

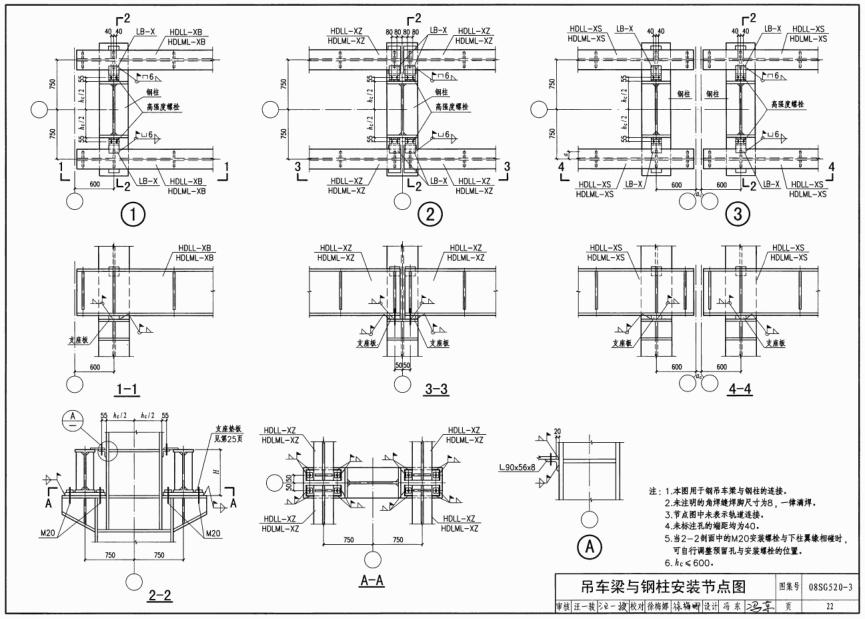

本圖集主要包括吊車梁選用表、吊車梁系統(包括車擋)構件布置圖、吊車梁與鋼柱和混凝土柱的安裝節點圖、吊車梁詳圖等。
本圖集既是對焊接工字鋼吊車梁標準圖SG520-1~2(2003年合訂本)的補充,也是為滿足市場對H型鋼不斷增加的需求。圖中給出大量較為詳盡、使用方便的節點及安裝詳圖,便于設計、施工人員選用。
