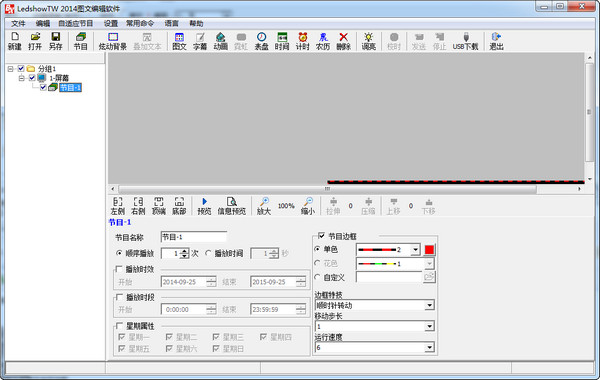

LedshowTW LED圖文編輯軟件

LedshowTW 2014是一款專業的LED圖文控制器編輯軟件，最新的LedshowTW 2014版本，支持BX-5QL全彩條形控制器，有效提升U盤兼容和容錯能力，支持16行高顯示雙排數字和英文字符功能。\

LedshowTW 2014功能特色

豐富的節目管理功能
強大的素材編輯工具
高效的通訊數據壓縮
新穎的炫彩魔幻邊框
先進的背景疊加技術
便捷的文字動畫編輯
支持BX-5QL全彩條形控制器
支持16行高顯示雙排數字和英文字符功能
有效提升U盤兼容和容錯能力

技術說明：

支持BX-5QL全彩條形控制器；支持16行高顯示雙排數字和英文字符功能；有效提升U盤兼容和容錯能力；

LedshowTW SuperLED顯示屏怎么設置

BX系列單色程序操作

1.       把光盤放入光驅，把其中的程序安裝到您的電腦中。

2.       打開安裝后的程序的紅色 圖標，啟動程序。

3.       左鍵單擊上方靠左的‘設置’。

4.       左鍵單擊其中的‘設置屏參’。默認密碼168

控制組件-屏參配置↓

1硬件設置里的控制組件（您使用的那款控制卡就選那款）。

2通訊模式為串行接口.

3串口設置里串行接口為RS232.

4串口為您的電腦默認的。

5.       波特率為57600。

6.       軟件設置里的名稱為‘顯示屏’。

7.       橫向點數為您的顯示屏的總長的總點數。

8.       縱向點數為您的顯示屏的總寬的總點數。

9.       屏型為單色，如果您用的是雙色則需選雙基色。

10.   數據流向?yàn)檎！?br/>
11.   數據極性為負極性。

12.   OE極性半戶外、全戶外單元板為高有效，室內單元板為低有效。

13.   掃描點頻默認！行順序默認?。?br/>
14.   單擊加載，之后顯示加載成功，如果出現亂字，請繼續看本說明！

掃描設置↓(BX-A BX-E)

1左鍵單擊控制組件中的掃描設置。

2掃描方式半戶外、全戶外P10單元板為1/4，下方數據流向?yàn)?.8上蛇形，一路數據帶16行…

3掃描方式室內F5單元板為1/16，下方數據流向?yàn)?.0一……..

4單擊加載 。BX-E需要先下載成功后才能加載。

控制組件-掃描設置↓（BX-MⅡ，BX-CⅡ, BX-TⅡ-32）

1調好軟件設置后關閉。

2單擊上方靠左的設置。

3左鍵單擊掃描設置.密碼888

4掃描方式半戶外、全戶外單元板為1/4，下方數據流向?yàn)?.8上蛇形，一路數據帶16行…

5掃描方式室內單元板為1/16，下方數據流向?yàn)?.0一……..

6單擊設置掃描方式成功后關閉。

輸入內容

1單擊節目0

2設置下方表盤為時鐘顯示。

3字幕為輸入內容。

4圖文為簡單圖文顯示。

5時間為時間顯示。

例：字幕，圖文，動畫，表盤，時間等均為特效。

1單擊節目0后創建字幕。

2在程序中間把字幕向下右拉滿顯示屏。

3可在下方正中央輸入內容。

4稍微向上的字體可以調節。

5大小調節到合適。

6右方為特技顯示可調節。

7速度可調節。

8輸入好以后單擊最上方稍右的發送結束操作。

9可以加表盤等其他特效，但是不要與其他特效包括字幕重疊。

注意事項

1數據極性不可為正極性。

2在未加載之前個別燈亮，有燈發暗為正常。

3在未設置掃描方式之前亂碼為正常。

4添加特效不可重疊，否則顯示不正常。
