02J611-1鋼(鋼木)大門圖集

02j6111圖集是一份相當實用的電子圖集，由原J643、J644合并后改號，全稱是02J611-1鋼(鋼木)大門，介紹了門窗立面選用圖、結構等信息，歡迎下載使用。

02j6111圖集介紹

本圖集適用于一般工業廠房及輔助建筑物的外開平開門，供通行車輛等出入口使用。適用于墻厚240、370；洞口寬度有2100~4800，9個寬度；洞口高度有2400~5400，8個高度，共組合成22個洞口，均配置了現澆鋼筋混凝土門過梁及門樘和懸挑900的雨篷。編制內容按使用條件分類，各種尺度的門型均配有一般門、防風沙門兩種。還包括門窗立面選用圖、典型構造節點詳圖、通用安裝節點詳圖等內容。設計合理，便于設計選用和施工安裝。

02j6111圖集樣張

02j6111圖集目錄

總目錄01

平開鋼大門

目錄1

說明3

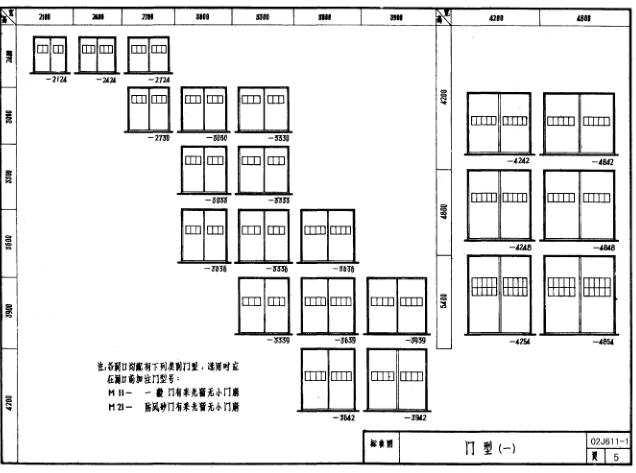

門型(一)～(二)5

2124、2424、2724門型立面及用料表7

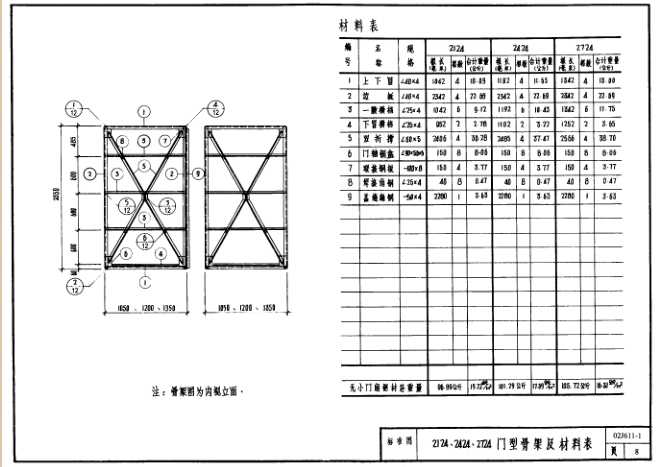

2124、2424、2724門型骨架及材料表8

2730門型立面及用料表9

2730門型骨架及材料表10

2124～2730門型構造節點11

2124～2730門型骨架節點12

3030、3330門型立面及用料表13

3030、3330門型骨架及材料表14

3033、3333門型立面及用料表15

3033、3333門型骨架及材料表16

3036、3336、3636門型立面及用料表17

3036、3336、3636門型骨架及材料表18

3339、3639、3939門型立面及用料表19

3339、3639、3939門型骨架及材料表20

3642門型立面及用料表21

3642門型骨架及材料表22

3030～3642門型構造節點23

3030～3642門型骨架節點24

3942、4242、4842門型立面及用料表25

3942、4242、4842門型骨架及材料表26

4248、4848門型立面及用料表27

4248、4848門型骨架及材料表28

4254、4854門型立面及用料表29

4254、4854門型骨架及材料表30

3942～4854門型構造節點31

3942～4854門型骨架節點32

2124～3642門型骨架折撐數值表34

采光窗及節點35

小門扇及鉸鏈36

小門扇拉手、鎖眼37

門軸(一)(用于2124～2730門型)38

門軸(二)(用于3030～3642門型)39

門軸(三)(用于3942～4854門型)40

下插銷41

上插銷42

門閂、拉手43

門扇定位鉤44

五金零件配備數量表45

鋼板鋪貼節點46

密縫構造節點47

門過梁及門樘選用表48

ML4-211A～391A,ML7-211A～391A詳圖及經濟指標49

ML4-391B～481B,ML7-391B～481B詳圖及經濟指標50

ML4A-211A～391A,ML7A-211A～391A詳圖及經濟指標51

ML4A-391B～481B,ML7A-391B～481B詳圖及經濟指標52

MT4-24A～42A,MT7-24A～42A詳圖及經濟指標53

MT4-42B～54B、MT7-42B～54B詳圖及經濟指標54

鋼材明細表55
