cad樓梯圖塊大全

cad樓梯圖塊大全是設計師在繪圖時經常要用到的，要知道這些樓梯圖塊畫起來是相當?shù)穆闊?，捷徑就是找一些現成的素材了，小編這里提供cad樓梯圖塊免費下載，供33款cad樓梯圖塊，有我們常見的各種類型的樓梯，推薦有需要的用戶下載安裝。

cad樓梯平面圖怎么畫：

1.輸入L 回車 正交打開 在樓梯間框內畫一條直線，輸入O 回車 280 選擇那條線 重復幾次 根據你的需要 一般八次即可（也可以矩陣畫）

2.對象捕捉 第一條中點和最后一條中點畫直線，分別向左右偏移30（偏移命 令 O），輸入rec 捕捉左上角和右下角的兩個點，畫出寬  60的矩形，輸入O，選擇剛畫的矩形，距離60，兩次。

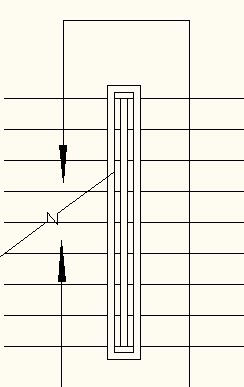

3.輸入TR，將該去掉的線剪掉，再用 pl多短線畫折線和箭頭指示線。如圖
